Estanda PoE eksplike: 802.3af vs 802.3at vs 802.3bt

Pouvwa sou Ethernet (PoE) pèmèt yon sèl kab Ethernet pote tou de done rezo ak pouvwa DC. Pou nenpòt moun ki spesifye yon switch PoE, yon injektè, yon kamera IP, yon pwen aksè san fil, yon telefòn VoIP oswa yon aparèy automatisation bilding-, estanda PoE a se detay ki deside de bagay: konbyen pouvwa aparèy la aktyèlman resevwa, epi si ekipman ou a pral travay ansanm nan tout.

• 802.3af (PoE)pouvwa aparèy ki ba-dese, jiska 15.4 W nan pò switch la.
• 802.3at (PoE+)kouvri aparèy mwayen-pouvwa, jiska 30 W pou chak pò.
• 802.3bt (PoE++, yo rele tou 4PPoE)okipe aparèy gwo-pouvwa nan nivo pouvwa Tip 3 ak Kalite 4, jiska 90 W pou chak pò.

Kilès ou bezwen se twa nimewo k ap travay ansanm: pouvwa maksimòm aparèy ou an pran, pwodiksyon pou chak-pò switch oswa injektè ou, ak bidjè total PoE ki pataje atravè tout pò yo. Jwenn nenpòt nan sa yo ki mal ak aparèy demaraj nan yon mòd degrade, lage offline anba chaj, oswa pa janm limen.

802.3af vs 802.3at vs 802.3bt

Si ou sèlman li yon seksyon, li sa a. Tablo ki anba a se fason ki pi rapid pou matche yon estanda ak yon klas pouvwa ak yon kantite travay tipik.

De figi parèt pou chak estanda pou yon rezon: pouvwa a kite switch la (PSE) pi wo pase pouvwa a rive nan aparèy la (PD), paske gen kèk ki pèdi kòm chalè nan kwiv la. Lè w konpare aparèy, kolòn PD a se youn ki enpòtan. Valè pouvwa yo defini nan estanda IEEE 802.3af, 802.3at ak 802.3bt; estrikti klas la ak plafon an 71.3 W PD pou Kalite 4 swiv laPwogram Sètifikasyon Ethernet Alliance PoE, ki teste pwodwi pou entèoperabilite kont paragraf sa yo.

Ki sa ki estanda PoE?

PoE la vle di Power over Ethernet: menm -pè kab trese a pote done ak kouran DC nan yon aparèy ki konekte. Sa itil kèlkeswa kote yon priz CA separe ta ka gòch oswa chè, tankou yon plafon, yon miray eksteryè, yon pòtay, oswa yon poto kamera. Ou ka wè lajè akote PoE yo itilize nan enstalasyon reyèl, soti nan siveyans ak pwoteksyon san fil ak pwen final{0}}entèlijans bilding yo.

Chak lyen PoE gen de wòl:

• Ekipman apwovizyone pouvwa (PSE)bay pouvwa a. Sa a se nòmalman yon switch PoE oswa yon enjektè PoE.
• Aparèy Powered (PD)resevwa li. PD komen yo enkli kamera IP, pwen aksè san fil, telefòn VoIP, lektè kontwòl aksè-, entèrfon, detèktè ak kèk kliyan mens.

Pwen an ki vwayaje moun moute: pouvwa a enprime sou yon pò switch se pwodiksyon an PSE, pa sa ki rive nan aparèy la. Apre pèt kab, yon pò 30 W PoE + delivre apeprè 25.5 W nan PD la. Diferans sa a se egzakteman poukisa estanda PoE pibliye tou de nimewo yo.

Klas PoE: Kijan Kalite 1–4 Maps nan Klas 0–8

Kalite ak klas yo gen rapò men diferan. LaKalite(1 a 4) di w ki jenerasyon estanda ki aplike. Laklas(0 a 8) se fason PSE a ak PD negosye jis ase pouvwa, kidonk yon aparèy ki ba-tire pa rezève yon pò plen valè nan bidjè.Klas PoE yo defini atravè uit nivomare ak estanda yo jan sa a.

Poukisa sa enpòtan nan pratik: klasifikasyon se sa ki pèmèt yon switch 24 pò ak yon pouvwa bidjè total modès yon melanj de klas-2 kamera ak klas-4 pwen aksè san yo pa fatige tèt li. Switch la asiyen chak pò nan klas negosye li yo olye ke rezève maksimòm pouvwa tout kote. Lè ou gwosè yon sistèm, planifye alantou klas la chak aparèy aktyèlman mande, pa nimewo ki pi wo pò a te kapab bay teyorikman.

802.3af PoE: Pi bon pou Aparèy ki ba-pouvwa

IEEE 802.3af se estanda orijinal prensipal la, ki bay jiska 15.4 W soti nan sous la ak apeprè 12.95 W nan aparèy la. Li alèz kouvri telefòn VoIP, kamera IP fiks andedan kay la, aksè senp-lektè kontwòl, detèktè ki ba-pouvwa ak pwen aksè debaz yo.

Ki kote 802.3af fini nan plas la se moman yon aparèy ajoute yon karakteristik ki grangou pouvwa. Yon telefòn biwo senp anfòm sou 802.3af, men menm modèl la ak yon ekran videyo oswa yon pò chaje USB ka bezwen PoE+. Menm jan an tou, yon kamera fiks andedan kay la ap travay sou 802.3af, men ajoute yon aparèy chofaj, limyè enfrawouj oswa yon motè epi bidjè a disparèt. Kòm yon règ pou enstalatè yo: si yon aparèy gen yon ekran, yon aparèy chofaj, yon motè oswa plis pase yon radyo, sipoze li te depase 802.3af.

802.3at PoE+: debaz pratik pou rezo modèn yo

IEEE 802.3at, oswa PoE +, apeprè double pouvwa ka itilize kont 802.3af e li te vin defo sansib pou nouvo deplwaman. Rezon ki fè la se konkrè olye ke aspirasyon: pwen aksè ki pi aktyèl yo, lektè aksè videyo-kontwole lektè ak pi wo-kamera rezolisyon kounye a trase plis pase 802.3af ka delivre san danje, kidonk PoE+ bay espas sa a ki anpeche aparèy sa yo kouri anba pouvwa.

PoE+ byen matche ak pwen aksè doub-band ak Wi-Fi 6, kamera sekirite ak seri karakteristik ki pi rich, telefòn videyo, ak aksè-panno kontwòl. Li toujou gen yon plafon, menm si. Gen kèk pwen aksè wo-W-Fi 6E ak Wi-Fi 7, kamera PTZ deyò, pi gwo ekspozisyon ak sèten aparèy bilding bezwen 802.3bt pou yo rive nan pèfòmans konplè. Kantite pouvwa a varye selon modèl ak mòd karakteristik, kidonk pou yon nouvo acha switch ki gen pou dire plizyè sik rafrechi, konfime si pwen aksè yo sou plan w la dezaktive radyo oswa pò USB lè yo kouri sou PoE+.

802.3bt PoE++ (4PPoE): Kalite 3 vs Tip 4

IEEE 802.3bt se estanda ki gen gwo pouvwa -, ki make kòm PoE++, 4PPoE oswa 4 pè PoE. Li egziste pou aparèy ki tou senpleman bezwen plis pase 802.3at ka bay, epi li vini nan de nivo:

• Kalite 3bay jiska 60 W nan sous la ak apeprè 51 W nan aparèy la.
• Kalite 4bay jiska 90 W nan sous la ak apeprè 71.3 W nan aparèy la.

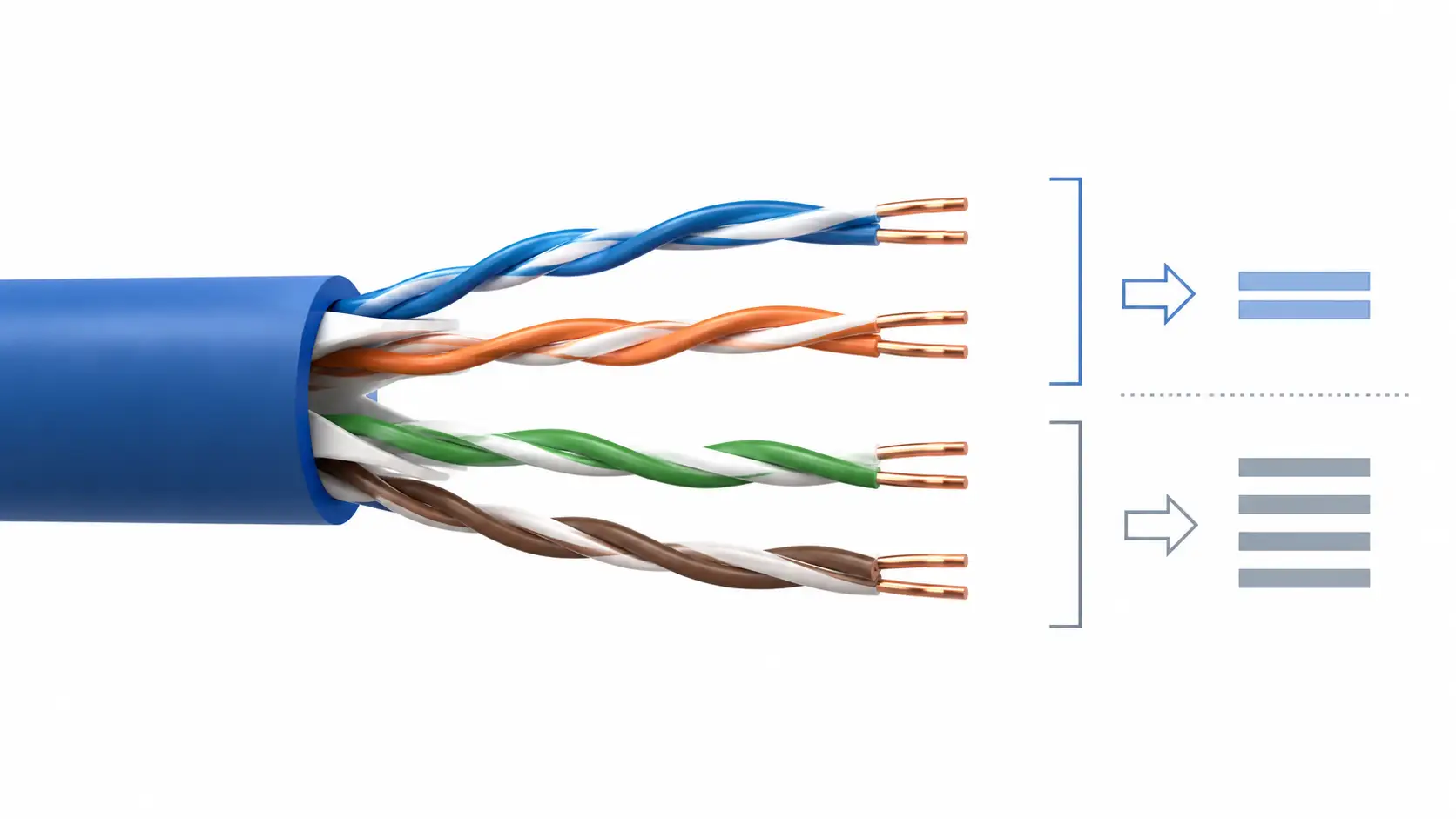

Chanjman an defini se ke 802.3bt pouvwa atravè tout kat pè trese, kote pi bonè PoE te itilize de. Simaye aktyèl la sou kat pè se sa ki fè pi wo pouvwa a pratik epi redwi chofaj ke livrezon de -pè ta ka lakòz nan nivo pouvwa sa yo. Sa se tou orijin "4-pè PoE" non an.

Chaj tipik 802.3bt gen ladan plizyè-radyo ak pwen aksè san fil segondè-, kamera PTZ, aparèy deyò ak aparèy chofaj, ekleraj dirije, kontwòl entelijan-bilding, signalisation dijital, kliyan mens ak pòtay endistriyèl IoT. Yon avètisman pou achtè switch: si yon aparèy espesifye 802.3bt, pa sipoze yon switch PoE + ap fè fas tou dousman. Aparèy la ka limen men enfim karakteristik yo, rdemare lè chaj pik yo, oswa konpòte yo iregilye olye ke li echwe pwòp.

PoE, PoE+, PoE++ ak non machann

Nonmen se kote pifò konfizyon kòmanse. Estanda yo se IEEE 802.3af, 802.3at ak 802.3bt, men paj pwodwi yo rive jwenn etikèt maketing: PoE, PoE+, PoE++, 4PPoE, Ultra PoE, High-Power PoE, UPOE ak tèm machann menm jan an. Sa yo pa aplike toujou. "PoE++" yon sèl manifakti a se 60 W Kalite 3; yon lòt la se 90 W Kalite 4. Gen kèk plan propriétaires pa konpòte egzakteman tankou estanda-poE ki baze sou, ki se jisteman pwoblèm nan.Pwogram Sètifikasyon Ethernet Alliance PoEte kreye pou rezoud pa etikèt pwodwi ki entèoperasyon ak estanda IEEE.

Pou desizyon achte, inyore non maketing la epi konfime sèt detay sa yo pito:

• IEEE estanda: 802.3af, 802.3at oswa 802.3bt
• Kalite PoE: Kalite 1, 2, 3 oswa 4
• Pou chak -pò pwodiksyon pouvwa
• Total switch PoE bidjè
• Kondisyon pou antre aparèy ki mache ak pisans lan
• Kategori kab ak kondisyon enstalasyon yo
• Kit aparèy la espere PoE aktif oswa PoE pasif

PoE aktif vs PoE pasif

PoE aktif se PoE ki baze sou estanda-. Anvan ou aplike pouvwa plen, sous la kouri yon lanmen pou konfime yon aparèy PoE reyèl konekte. Cisco dekri kijan saetap deteksyon ak klasifikasyontravay, ki gen ladan rezistans siyati PSE a ap chèche pou li pa janm dinamize yon aparèy ki pa-PoE pa erè.

PoE pasif sote negosyasyon sa a epi tou senpleman mete yon vòltaj fiks, tankou 24 V, 48 V oswa 54 V, sou kab la. Paske pa gen lanmen, PoE pasif pa otomatikman konpatib ak estanda-ki baze sou IEEE PoE, epi konekte yon sous pasif ak move aparèy la ka domaje li. Règ jeni an sekirite se etwat: sof si fich done aparèy la di klèman li aksepte PoE pasif nan vòltaj egzak sa a ak pinout, pa konekte li ak yon sous pasif.

Mode A vs Mode B ak Pè Powered

PoE ka delivre pouvwa sou diferan pè fil andedan kab la.Mòd Avoye pouvwa sou pè yo ki pote done tou;Mòd Bsèvi ak pè yo rezèv nan 10/100 Ethernet. Avèk estanda-PoE aktif ki baze sou estanda, ou raman chwazi yon mòd alamen, paske yon PD ki konfòme fèt pou aksepte kouran ki soti nan yon sous ki konfòme nenpòt fason.

Ki kote Mode A ak Mode B toujou enpòtan se mitan an sal: lekti espesifikasyon injektè yo, depanaj ki pi gran de -pè ekipman, ak travay ak PoE pasif, kote polarite ak pinout yo pa negosye pou ou. Sou lyen gigabit modèn tout kat pè yo pote done, ak 802.3bt itilize tout kat pou pouvwa tou, ki se yon lòt rezon ki fè yo rele yo 4-pè PoE. Erè isit la anjeneral parèt kòm yon aparèy ki pouvwa soti nan yon switch men se pa nan yon enjèkteur patikilye, ki se yon mòd oswa dezakò pinout olye ke yon aparèy defo.

Ki jan yo kalkile bidjè pouvwa PoE ou a

Yon switch ki gen anpil pò PoE pa nesesèman delivre maksimòm pouvwa sou tout nan yo an menm tan. Bidjè PoE total la se yon nimewo separe, ki pi piti pase "pò × watt max", epi li se figi a ki detèmine konbyen aparèy reyèl ou ka kouri.

Yon fòmil gwosè ki ka travay se:

Bidjè PoE obligatwa ≈ (som tout pouvwa aparèy la) × (1 + espas)

Sèvi ak 20-30% espas pou absòbe enrush nan pouvwa -up, pò nan lavni, ak derating tèmik nan etajè cho. De egzanp travay fè diferans lan klè.

Egzanp A, ti gwosè:yon switch PoE+ 16-pò ki evalye a yon bidjè total 150 W, ki bay uit pwen aksè nan 18 W chak. Demann se 8 × 18 = 144 W kont yon bidjè 150 W, ki se sèlman apeprè 4% rezèv. Si AP sa yo ogmante nan demaraj, switch la ka refize kouran nan kèk pò oswa deklanche rdemare.

Egzanp B, gwosè ak headroom:menm uit 18 W AP yo te planifye nan 25% headroom bezwen 144 × 1.25 = 180 W, kidonk ou presize yon switch ki gen omwen yon bidjè PoE 180 W ak 802.3at-pò ki kapab.

Yon senp fich travay: lis chak PD ak trase nominal li yo, ajoute yo, miltipliye pa 1.2–1.3, epi konfime alafwa bidjè total la ak chak-tip pò sou switch ou ye a.chwazi kòm switch rezo ou. Bidjè total la ak evalyasyon pou chak-pò se de chèk endepandan; pase youn pa garanti lot.

Ki jan yo chwazi bon estanda PoE

Yon fason repete yo chwazi, nan lòd:

• Aparèy maksimòm trase.Kòmanse nan fichye done PD a epi jwenn estanda egzak la ak pi move ka -wattage. "Sipòte PoE" pa ase; ou bezwen kalite a ak nimewo a.
• Evalyasyon pou chak-pò.Konfime chak pò ka bay klas aparèy sa a. Yon pò 802.3af pa pral satisfè yon kamera 802.3at, ak yon pò 802.3at ka kite yon pwen aksè 802.3bt nan yon mòd redwi.
• Bidjè total.Add moute chak aparèy epi aplike headroom ki nan seksyon ki anwo a.
• Kondisyon kab.Kont pou longè kouri, kategori kab ak dansite pake, ki gen plis pwoblèm kòm pouvwa leve.
• Mòd karakteristik.Tcheke si aparèy la bezwen plis pouvwa pou pèmèt aparèy chofaj, radyo siplemantè oswa pò USB.
• Ekspansyon nan lavni.Kite plas pou pwochen rafrechisman an pou w pa re-kablaj nan dezan.

Yon lòt fwontyè ki vo di klèman: PoE pasif ak IEEE PoE aktif yo pa ka ranplase. Si yon aparèy mande pou 24 V pasif PoE, yon switch nòmal 802.3af/at pa pral pouvwa li; si yon aparèy espere estanda PoE aktif, yon enjektè pasif ka an sekirite. Lè de mond yo rankontre, swiv sous pouvwa manifakti aparèy la rekòmande.

PoE Standard vs Kalite Aparèy

Yon pwen depa pratik pa klas aparèy. Trete li kòm yon premye koupe, Lè sa a, konfime kont modèl la espesifik, paske yon liy pwodwi sèl ka span de estanda depann sou opsyon.

PoE Distans, Kategori Kab ak Chalè

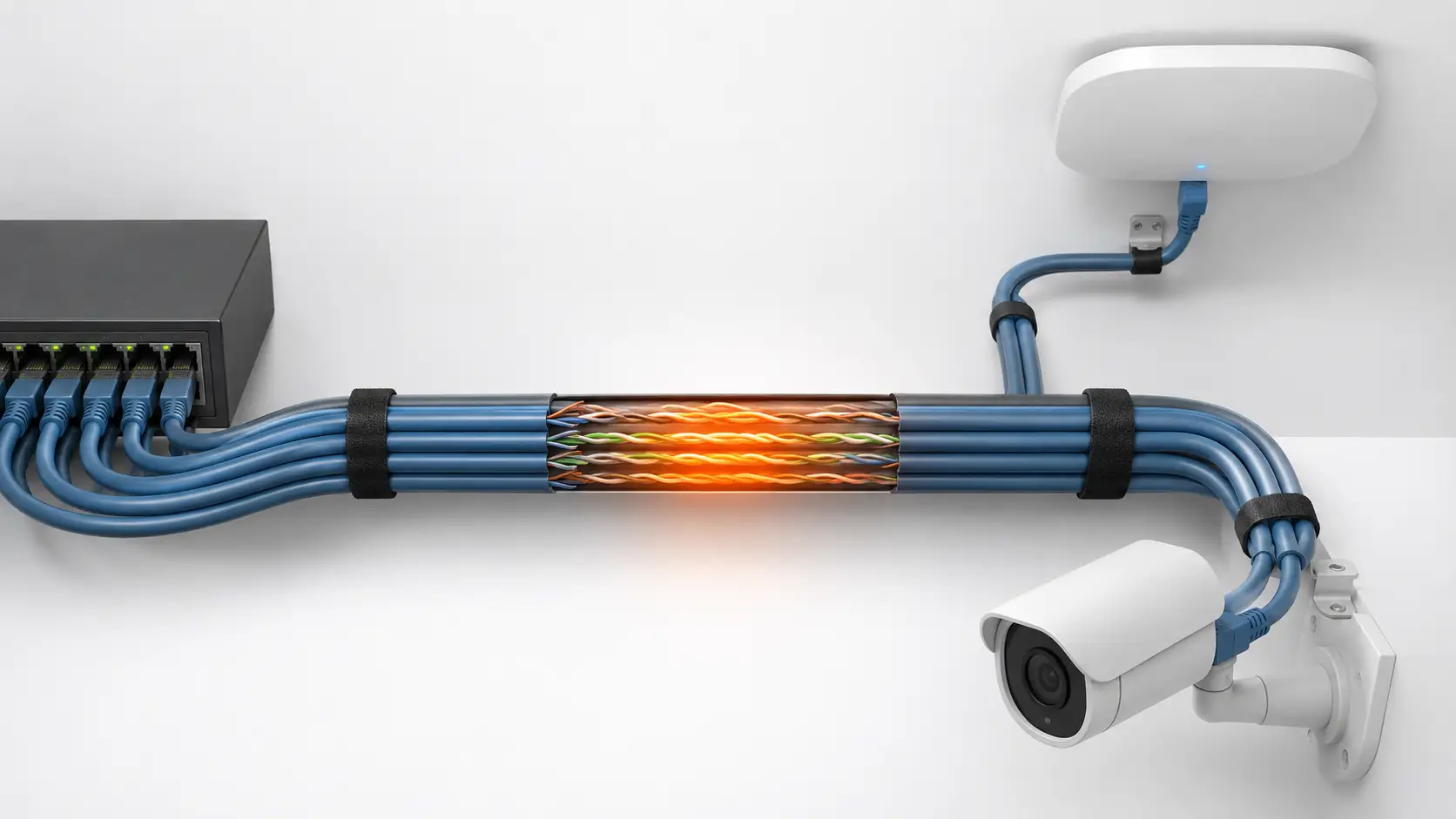

PoE ki baze sou estanda-swiv menm limit chanèl 100-mèt ak done li monte sou yo. Nan espas sa a, bon jan kalite kab kondwi konbyen pouvwa siviv kouri nan: kab pi long oswa mens pèdi plis nan rezistans, kidonk gwo -lyen pouvwa yo pi sansib a li pase sa yo ki ba.

Pou aparèy debaz ki ba-pouvwa, kabl estriktire òdinè se senp, epi pifò enstalasyon deja satisfè egzijans yo. Pou 802.3bt nan 60 W oswa 90 W, kondiktè kalib, kategori kab ak gwosè a nan pake a kòmanse pwoblèm, paske pi wo aktyèl vle di plis chalè, ak chalè se pi move nan mitan an nan yon pake gwo, byen chaje andedan yon kanal. Sa a se kote aKategori kab Ethernet soti nan Cat5e pou Cat8vin yon chwa konsepsyon reyèl olye ke yon default. Cat5e ka pote PoE, ki gen ladan pi gwo-poE PoE sou kous kout, byen-ayere, men pou deplwaman dans gwo-pouvwa yon kategori ki pi lou-kalib tankoupwoteje kab Cat6Abay plis maj tèmik ak headroom.

Nan pwojè 802.3bt ki gen gwo -dansite, planifye gwosè pakèt yo fè espre epi swiv estanda kabl ki enpòtan yo ak kòd lokal yo; ou kapab toujere tanperati pake kabak pake ki pi lach, pi bon koule lè epi, kote sa apwopriye, kab ki klase pou itilizasyon pouvwa limite-. Ogmantasyon tanperati a nan yon pake se yon fonksyon nan aktyèl total ak ki jan kab la enstale, pa nan nenpòt ki lyen sèl.

Erè komen konpatibilite PoE

• Sipoze PoE + toujou ase.Anpil aparèy yo bon sou PoE+, men kamera PTZ modèn, plizyè -pwen aksè radyo ak ekipman entelijan-konstriksyon kapab mande 802.3bt.
• Konte pò, pa bidjè.Yon switch 24 pò ka toujou gen yon bidjè total limite. Ajoute reyèl demann konbine anvan ou fè konfyans konte pò a.
• Konfizyon pouvwa PSE ak pouvwa PD.Yon pò PoE+ 30 W pa mete 30 W nan aparèy la. Konpare ak evalyasyon bò kote PD-.
• Sèvi ak PoE pasif san yo pa tcheke vòltaj.PoE pasif dwe matche ak vòltaj aparèy la ak pinout; konbinezon an move ka detwi ekipman yo.
• Ignore pouvwa ki baze sou karakteristik-.Yon aparèy ka kouri sou PoE+, men li bezwen PoE++ pou limen chak radyo, epi yon kamera ki kontan lè dou ka mande plis lè aparèy chofaj li an kòmanse.

Egzanp reyèl-Seleksyon PoE Mondyal la

Douz pwen aksè Wi-Fi 6.Chak AP pik tou pre 22 W, kidonk demann aparèy la se 12 × 22 = 264 W. Avèk 25% headroom ki se 330 W, kidonk ou chwazi yon switch 802.3at ak omwen yon bidjè PoE 330 W. Anvan kòmande, konfime pa youn nan AP yo bezwen 802.3bt pou pèmèt yon dezyèm radyo 5 GHz oswa 6 GHz; si genyen, deplase pò sa yo nan yon switch tip 3. Disiplin nan menm aplike lèchwazi yon pwen aksè san filan plas an premye.

Uit kamera PTZ deyò ak aparèy chofaj ak IR.Sa yo konbine yon motè, limyè ak yon aparèy chofaj ki sèlman trase nan frèt la, kidonk pi move pouvwa a-ka pi wo pase PoE+. Espesifye 802.3bt Tip 3 oswa Kalite 4 pou chak fich done kamera a, ak gwosè bidjè a ak aparèy chofaj la-sou figi a, pa figi a move -.

Déploiement telefòn VoIP.Aparèy estanda yo ba-pouvwa, kidonk yon switch debaz 802.3af anjeneral ase. Si telefòn yo ajoute ekran videyo oswa pò USB, verifye si yo antre nan PoE+ anvan ou angaje nan af-sèlman kenkayri.

Entelijan bilding ak ekleraj.Dirije enstalasyon, detèktè lokatè, kontwòl aksè ak aparèy automatisation gen apeti lajman diferan. Pou pwojè sa yo, fikse ni egzijans pou chak-pò ak bidjè total switch la byen bonè nan konsepsyon an, paske kapasite refè apre kablaj la an plas se opsyon ki chè.

Konklizyon

Chwazi yon estanda PoE se reyèlman yon egzèsis matche, pa yon jwèt devine. Li kalite ki nesesè pou aparèy la ak pi move pouvwa ka -ka a, konfime pò a ka bay klas sa a, ajoute bidjè total la ak headroom, epi tcheke kab la ka pote pouvwa a sou distans ki enplike. 802.3af okipe pwen final ki senp ki ba-pouvwa a, 802.3at se debaz pratik pou pifò rezo aktyèl yo, ak 802,36} pwen ki pi wo yo. Kamera PTZ, ekleraj ak automatisation bilding.

Abitid la sèl ki anpeche pifò pwoblèm jaden se desine alantou egzijans aktyèl pouvwa aparèy la ak yon bidjè reyalis, olye ke konte pò a sou switch la oswa non an maketing sou bwat la.
