Si w ap evalye panno patch ak kasèt, pwobableman w ap eseye rezoud youn nan twa pwoblèm: jesyon kab sal, espas limite etajè, oswa bezwen pou sipòte chanjman nan lavni san yo pa rache tout yon panèl. Amodilè kasèt patch panèlba ou yon kote ki santralize, estriktire pou òganize koneksyon, pandan ke kasèt fè konfigirasyon sa a modilè - sa ki pèmèt ou ajoute fib, kwiv, oswa melanje-medya koneksyon seksyon pa seksyon.
Pou pifò ekip rezo yo, vrè kesyon an se pa si panno patch yo itil. Li se ki jan yo chwazi konbinezon an dwa pou anviwònman ou. Desizyon sa a depann de kalite medya, konpatibilite konektè, dansite pò, metòd enstalasyon, ak konbyen fleksibilite ou bezwen pou mouvman, ajoute ak chanjman nan lavni. Gid sa a mache nan chak nan faktè sa yo epi li ede ou matche ak yon panèl ak sistèm kasèt ak deplwaman aktyèl ou.
Kisa yon kasèt patch panel ye?
Yon panèl patch se yon pwen koneksyon pasif yo itilize pou òganize ak distribye rezo kab. Li pa chanje oswa wout trafik. Olye de sa, li kreye yon pwen revokasyon estriktire kote kab yo ka patched, make, ak sèvis avèk efikasite. Panno patch yo se enfrastrikti estanda nan sant done, chanm telecom, ak rezo antrepriz, epi yo defini kòm yon pati nan subsistèm kab estriktire nanANSI/TIA-568fanmi estanda.
Yon kasèt se inite modilè ki anfòm nan yon panèl oswa patiraj konpatib. Olye ke yo angaje tout yon panèl nan yon konsepsyon konektè fiks, yon konsepsyon ki baze sou kasèt-pèmèt ou enstale modil endividyèl ki bati pou kalite medya espesifik oswa fanmi konektè. Sa vle di ou ka configured yon sèl patiraj poucâbles patch fib optik, Ethernet kwiv, oswa yon melanj tou de - ak rekonfigire seksyon pita san yo pa ranplase tout panèl la.
Patch Panel vs Switch: Yon konfizyon komen
Yon panèl patch òganize epi prezante koneksyon. Yon switch rezo aktivman deplase trafik ant aparèy yo. Youn nan se pasif enfrastrikti kabl; lòt la se ekipman rezo aktif. Si objektif ou se pi bon òganizasyon kab, koneksyon kwa-pi fasil, ak aksè antretyen pi pwòp, ou bezwen yon panèl patch - pa yon ranplasman switch. Si ou bezwen konprann ki jan sa yo konekte nan pratik, pwosesis la anjeneral enplike nan kouriestriktire kòb kwiv mete oswa kab fibsoti nan pwen final yo nan panèl la, Lè sa a, lè l sèvi avèk kòd patch kout soti nan panèl la nan switch la.
Fib kont kòb kwiv mete kont kasèt medya-mixte: kiyès ou ta dwe chwazi?
Premye desizyon nan nenpòt pwosesis seleksyon kasèt se kalite medya. Anviwònman kabl ou a detèmine si ou bezwen kasèt fib, kasèt kwiv, oswa yon apwòch melanje-medya.
Fib optik kasèt
Kasèt fib yo fèt pou gwo-vitès, gwo-koneksyon Pleasant epi yo se chwa dominan nan lyen backbone sant done yo, rezo telekominikasyon yo, ak uplinks antrepriz yo. Tou depan de konsepsyon an, yo sipòte estil konektè ki gen ladan LC, SC,MPO, ak MTP. Konektè MPO yo swiv estanda IEC 61754-7 ak TIA-604-5 (FOCIS 5), pandan y ap MTP se yon vèsyon amelyore pèfòmans ki make paUS Conecak pi sere tolerans mekanik ak pi ba pèt ensèsyon.
Si anviwònman ou a okipe trafik 10G, 40G, 100G, oswa 400G, kasèt fib yo anjeneral pwen depa. Yo delivre dansite pò segondè nan yon anprint kontra enfòmèl ant ak senplifye tranzisyon an soti nan câbles kòf nan koneksyon duplex endividyèl nan figi panèl la.
Copper kasèt
Yo bati kasèt kwiv pou anviwònman ki baze sou Ethernet-, anjeneral ak koòdone RJ45. Yo komen nan LAN biwo, rezo kanpis, ak deplwaman kote pifò pwen final toujou konekte atravè Cat5e, Cat6, oswaCâblage Cat6A. Yon kasèt kwiv ofri yon altènatif modilè a yon panèl kòb kwiv mete konplètman fiks, sa ki fè rekonfigirasyon nan lavni pi fasil - espesyalman nan anviwònman kote plasman pò yo chanje souvan.
Lè w ap chwazi kasèt kwiv, konfime ke klasman kategori kasèt la matche oswa depase kab w ap itilize a. Enstale yon kasèt Cat5e sou yon kouri Cat6A limite pèfòmans nan eleman ki pi fèb nan kanal la, dapre règ pèfòmans chanèl TIA-568.
Melanje-Kasèt medya yo
Konfigirasyon -medya melanje pèmèt tou de koneksyon fib ak kwiv nan menm patiraj panèl la. Sa a itil sitou pandan amelyorasyon rezo pwogresif - pa egzanp, lè ou bezwen kenbe pwen final kwiv yo aktif pandan w ap woule.lyen monte fib singlemodenan yon nouvo segman zo rèl do. Olye ke yo kenbe panno separe pou chak kalite medya, yon apwòch kasèt medya melanje-konsolide tout bagay nan yon sèl anprint etajè.
Nan pratik, medya-mixte se youn nan agiman ki pi solid pou w chwazi yon sistèm kasèt modilè an premye. Li diminye kantite panno separe ou bezwen epi li sipòte yon chemen migrasyon ki pi gradyèl soti nan kwiv eritaj nan fib.
Konparezon rapid
| Kalite | Pi bon pou | Avantaj prensipal la | Atansyon pou |
|---|---|---|---|
| Fibre kasèt | Backbone, uplinks, lyen gwo-vitès | Segondè dansite ak jesyon fib cleaner | Konektè konpatibilite ak jesyon reyon koube |
| Copper kasèt | Biwo LAN, deplwaman RJ45-lou | Entèfas abitye, òganizasyon an kwiv fasil | Evalyasyon kategori dwe matche ak klas pèfòmans kab |
| Konfigirasyon-medya melanje | Rezo ibrid ak tranzisyon pwogresif | Konsolide fib ak kwiv nan yon sèl patiraj | Konpleksite planifikasyon ak verifikasyon konpatibilite kwa-sistèm yo |
Poukisa itilize panno patch modilè ak kasèt?
Pi gwo benefis nan yon sistèm kasèt modilè se pa vitès anvan tout koreksyon - yon panèl patch se pasif epi li pa anplifye oswa trete siyal yo. Valè reyèl la se nan kontwòl enfrastrikti: ki jan fasil ou ka jere, kenbe, ak adapte kabl ou sou tan.
Cleaner Cable Management
Panno patch vire terminasyon kab gaye nan yon layout estriktire, ki make. Nan yon etajè ki gen anpil moun kote plizyè ekip fè chanjman pandan plizyè mwa oswa ane, estrikti sa a anpeche akimilasyon gradyèl nan kablaj san etikèt, anmele ki fè depanaj la douloure. Yon panèl byen-organize akkonektè idantifye klèmanvle di yon teknisyen ka trase, verifye, epi re-patch yon pò an minit olye de èdtan.
Pi fasil deplase, ajoute, ak chanjman
Pò rezo yo pa rete estatik. Ekip yo ajoute aparèy, deplase pwen final yo, amelyore lyen yo, ak reutilize espas etajè yo. Yon konsepsyon kasèt modilè pèmèt ou rekonfigire seksyon endividyèl nan panèl la san yo pa refè fas a devan tout antye. Nan yon sèl senaryo komen, yon kasèt kòb kwiv mete 24-pò ka chanje pou yon kasèt fib 24 pò nan menm plas la lè yon zòn biwo imigre soti nan Ethernet nan fib - pa bezwen nouvo patiraj.
Ki jan panno patch sove espas etajè
Yon panèl modilè konsolide diferan kalite koneksyon nan yon estrateji patiraj sèl. Olye pou w dedye yon panèl 1U nan uplinks fib ak yon lòt nan pwen final kòb kwiv mete, ou ka mete tou de nan menm bagay la.gwo -boîtier fib dansite. Nan espas-konstrent kabinèt, sa ka libere youn oubyen de inite etajè - ki enpòtan lè chak U nan espas gen yon pri dirèk tache ak li.
Pi bon évolutivité ak sèvis
Kòm dansite pò ap grandi, pri a nan òganizasyon pòv monte ak li. Yon sistèm kasèt byen-swazi fè ekspansyon nan lavni pi senp, sitou si ou kite espas ouvè pou kwasans epi itilize yon anprint estanda ke ekip ou a ka jwenn ankò pita. Règ pratik la se planifye pou omwen 20-30% rezèv kapasite olye ke konplètman anbalaj chak plas nan premye jou.
Ki jan yo chwazi bon patch Panel ak kasèt konfigirasyon: yon kad 5-etap?
Senk etap sa yo fòme yon kad seleksyon repete. Yo òdone pou chak desizyon restrenn opsyon pou pwochen an.
Etap 1 - Konfime Kalite Medya ak Style Konektè ou
Kòmanse ak kesyon an ke tout lòt bagay depann sou: èske ou sipòte fib, kwiv, oswa toude? Lè sa a, etwat pa fanmi Connector. Pou fib, sa vle di idantifye si ou bezwen LC duplex, SC, oswaMPO/MTP konektè milti-fib- epi si aplikasyon an se singlemode (OS2) oswa multimode (OM3/OM4/OM5). Pou kòb kwiv mete, konfime kategori kab la epi si ou bezwen entèfas ki pwoteje (STP/FTP) oswa ki pa pwoteje (UTP). Si etap sa a vag, chak desizyon en ap flote.
Etap 2 - Evalye dansite pò kont espas etajè ki disponib
Pa chwazi yon sistèm ki baze sèlman sou kantite maksimòm pò ki enprime sou yon fèy done. Reflechi sou konbyen koneksyon ou bezwen kounye a, konbyen w ap bezwen nan 12–24 mwa, ak konbyen espas fizik etajè ou genyen. A1U modilè patch panèlka kenbe nenpòt kote nan 24 a 144 pò fib depann sou konfigirasyon kasèt la - men pi wo dansite vle di pi sere routage kab ak plis disiplin alantou jesyon reyon koube.
Etap 3 - Deside ant desen ki te deja -si yo te fini ak jaden-desen ki te fini
Kasèt pre-termine yo rive nan faktori-teste ak konektè ki deja enstale, sa ki akselere deplwaman epi redwi travay sou plas-. Jaden-apwòch ki fini yo ofri plis pèsonalizasyon men mande pou splicing oswa konektè sou plas. Anjeneral, konsepsyon pre-termine yo pi bon lè vitès deplwaman ak konsistans gen plis enpòtans pase fleksibilite jaden - espesyalman nan anviwònman sant done estanda kote chak etajè swiv menm modèl la. Si w ap evalye opsyon fib pre-termine,Câbles ekipay MTPse yon eleman komen nan apwòch sa a.
Etap 4 - Revize Aksè, Etikèt, ak Aksè Antretyen
Yon panèl ki sanble efikas nan yon foto pwodwi ka fwistre nan yon etajè ap viv si teknisyen yo pa ka rive jwenn, trase, oswa retabli pò yo fasil. Evalye aksè kab devan ak dèyè, clearance wout kavalye, ak vizibilite etikèt sou kondisyon aktyèl ekleraj etajè. Nan yon kabinè 42U ak ekipman anwo ak anba panèl la, aksè dèyè pou câbles kòf se souvan faktè ki detèmine si enstalasyon an rete antretyen apre sis mwa nan chanjman. Reyon koube enpòtan isit la tou - estanda ANSI/TIA-568.3 espesifye kondisyon minimòm reyon koube pou kab fib, epi vyole limit sa yo andedan yon panèl ki gen anpil moun ka degrade pèfòmans lyen.
Etap 5 - Planifye pou Kwasans ak Migrasyon alavni
Pa fè konsepsyon sèlman pou konte pò jodi a. Kite fant kasèt louvri pou ekspansyon, chanjman konektè, oswa yon migrasyon etap soti nan kòb kwiv mete fib. Yon sistèm kasèt modilè gen plis valè lè ou aktivman itilize li kòm yon estrateji kwasans - pa sèlman kòm yon diferan layout panèl devan. Si w prevwa yon chanjman nan pi gwo-fib vitès (pa egzanp, amelyore soti nan 10G a 40G/100G lè l sèvi avèkCâblage kòf MPO), chwazi yon patiraj ak kasèt anprint ki sipòte tou de konfigirasyon aktyèl ak sib ou.
Sèvi ak ka: Matching sistèm kasèt ak anviwònman reyèl
Data Center Fibre zo rèl do
Nan yon sant done, priyorite a se dansite, vitès, ak kapasite nan sèvis lyen nan echèl. Fibre kasèt akMPO-pou-modil LCse konfigirasyon ki pi komen isit la. Yon kab kòf MPO antre nan dèyè kasèt la, ak fas a devan prezante pò endividyèl LC duplex pou plak switch ak sèvè. Konsepsyon sa a senplifye jesyon kòf la epi fè chanjman nan nivo pò-rapid. Seleksyon singlemode vs multimode kasèt depann de distans lyen ou ak kondisyon transceiver - OM4 multimode sipòte 100G SR4 jiska 100 mèt, pandan y ap OS2 singlemode kouvri pi long kous zo rèl do.
Biwo LAN ak pwen final Copper
Nan yon rezo biwo kote pwen final yo se majorite RJ45, kasèt kòb kwiv mete yo bay yon altènativ ki pi pwòp nan panno fiks kout pwen-. Avantaj la se pa dansite maksimòm - li se antretyen. Lè yon reyajitasyon etaj chanje asiyasyon pò yo, chanje oswa rekonfigire yon kasèt kwiv modilè pi rapid ak mwens deranje pase re-fè yon panèl fiks. Pou biwo kouri yon melanj deCâbles patch Cat5e ak Cat6, panno modilè tou kite ou kenbe diferan kategori kab òganize pa plas kasèt.

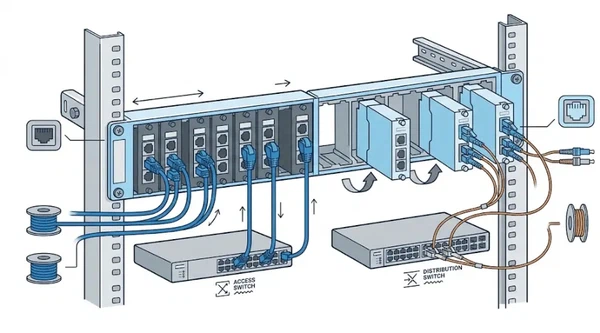

Amelyorasyon Anviwònman Hybrid soti nan Copper rive nan Fib
Yon amelyorasyon rezo pwogresivman se kote konsepsyon kasèt medya melanje-pwouve valè li. Si w bezwen kenbe pò aksè kwiv -aktif pandan w ap entwodwiOM3 multimode fibpou nouvo lyen monte, yon apwòch melanje-medya pèmèt tou de ansanm nan menm patiraj la. Pandan migrasyon an ap pwogrese, kasèt kòb kwiv mete yo chanje pou kasèt fib yon sèl zòn alafwa - san yo pa deranje rès panèl la. Sa a se souvan chemen ki pi ba-risk pou òganizasyon ki pa ka jistifye yon chanjman konplè nan yon sèl fenèt antretyen.
Erè komen pou evite
Chwazi yon sistèm ki baze sèlman sou konte pò.
Gwo dansite son atire, men si panèl la vin pi difisil pou wout, mete etikèt sou, oswa sèvis, depans operasyonèl yo monte byen vit. Yon ti jan pi ba-dispozisyon dansite ak pi bon aksè devan ak dèyè se souvan pi bon chwa alontèm - espesyalman nan anviwònman kote teknisyen bezwen fè chanjman anba presyon tan.
Sipoze kasèt ak anprent panèl yo inivèsèl ka ranplase.
Konpatibilite varye selon sistèm, style konektè, ak manifakti. Yon kasèt LGX-style ki soti nan yon machann ka pa chita kòrèkteman nan patiraj yon lòt machann. Toujou konfime ke kasèt la, patiraj, ak koòdone kabl yo fèt pou travay ansanm anvan estandadize. Sa a se espesyalman enpòtan akadaptè fib optik, kote ti diferans mekanik ka afekte pèt ensèsyon.
Inyore dèyè etajè a.
Pò ki fè fas a devan-yo ka parèt pwòp, men wout kab, reyon koube, ak jesyon kòf dèyè panèl la souvan se sa ki detèmine si sistèm nan rete antretyen apre deplwaman. Estanda kab endistri ki gen ladanANSI/TIA-568ak ISO/IEC 11801 tou de mete aksan sou jesyon chemen ak reyon minimòm koube kòm faktè nan pèfòmans chanèl ak fyab alontèm -.
Espere yon panèl patch ranplase pyès ki nan konpitè oswa ogmante Pleasant.
Yon panèl patch amelyore estrikti, jere, ak fleksibilite ajou. Pèfòmans aktyèl lyen an depann de kalite chak eleman nan kanal -, konektè, kòd patch, aktransceiver yonan chak bout.
Konplètman anbalaj chak plas nan premye jou.
Si anviwònman w gen chans pou chanje - epi pifò yo se - kite omwen kèk pozisyon kasèt ouvè pou ajoute nan lavni, chanjman fòma konektè, oswa rezèv ijans. Pri a nan fant vid kounye a se byen lwen pi ba pase pri a nan ranplase yon patiraj pita paske ou te kouri soti nan chanm.
Modular Patch Panel vs Fiks Patch Panel: Ki lè Modular Overkill?
Se pa tout enstalasyon bezwen yon sistèm kasèt modilè. Nan yon ti anviwònman ki estab - di, yon sèl-etajè IDF klozèt ak 24 pò kòb kwiv mete ki pa pral chanje pandan plizyè ane - yon panèl patch fiks ka pi senp ak plis pri-efikas. Sistèm modilè ajoute valè lè w ap atann chanjman souvan, medya melanje, amelyorasyon pwogresif, oswa kwasans. Si okenn nan sa yo aplike, pri siplemantè ak konpleksite modilarite a ka pa peye pou tèt li. Papòt pratik la anjeneral alantou pwen kote w ap jere plis pase yon kalite medya oswa planifye pou yon ekspansyon pò enpòtan nan de a twa ane kap vini yo.
FAQ
Èske panno patch amelyore vitès rezo a?
Pa dirèkteman. Panno patch yo pasif - yo pa anplifye oswa trete siyal yo. Valè yo se nan òganizasyon, antretyen pi fasil, ak pi bon sipò pou kab estriktire. Endirèkteman, yon konfigirasyon ki pi pwòp ak pi byen -jere diminye erè koneksyon epi li fè li pi fasil pou kenbe entegrite lyen apwopriye, sa ki ka anpeche pwoblèm pèfòmans ki te koze pa pòv plak oswa konektè domaje.
Èske yon panèl plak sipòte tou de fib ak kwiv?
Wi, si sistèm nan sèvi ak kasèt modilè konpatib ak tou de kalite medya yo. Sa a se youn nan avantaj prensipal konsepsyon panèl ki baze sou kasèt-. Ou enstale kasèt fib nan kèk fant ak kasèt kwiv nan lòt, tout nan menm patiraj la.
Ki diferans ki genyen ant yon kasèt ak yon plak adaptè?
Yon kasèt se yon inite modilè endepandan -ki gen ladann routage fib entèn epi li prezante yon fòma konektè espesifik sou fas devan an. Yonplak adaptèse yon eleman ki pi senp ki kenbe adaptè nan yon fòma plak plat san jesyon entèn kab. Kasèt yo ofri plis pwoteksyon ak òganizasyon pou fib yo andedan, pandan y ap plak adaptè yo pi lejè ak pi ba pri. Chwa a dwat depann sou kondisyon dansite ou ak konbyen jesyon fib entèn ou bezwen.
Ki diferans ki genyen ant yon panèl patch ak yon panèl patch keystone?
Yon panèl patch keystone itilize snap-nan jack keystone ki ka ranplase oswa rekonfigire endividyèlman. Yon panèl estanda patch fiks gen pò pèmanan enstale. Panno Keystone ofri plis fleksibilite pou deplwaman-medya oswa melanje-kategori, men pri pou chak-pò a anjeneral pi wo epi asanble a pran plis travay. Nan anviwònman fib, panno modilè ki baze sou kasèt-sèvi yon wòl fleksibilite menm jan an.
Èske panno patch modilè pi bon pase panno patch fiks?
Sa depann de anviwònman ou. Panno modilè yo pi bon lè ou bezwen fleksibilite, medya melanje, oswa atann chanjman souvan. Panno fiks yo pi senp epi pi bon mache pou deplwaman ki estab, yon sèl -medya. Faktè k ap deside a se anjeneral si wi ou non layout kabl la ap chanje nan lavi sèvis panèl la.
Kilè mwen ta dwe chwazi kasèt MPO/MTP?
MPO/MTP kasètyo gen plis valè nan anviwònman fib ki gen gwo -dansite ki sipòte koneksyon 40G, 100G, oswa 400G. Yo pèmèt yon sèl milti-fibre MPO kòf kab ventile soti nan pò endividyèl LC oswa SC duplex nan figi panèl la. Sa a dramatikman senplifye tranzisyon kòf-a-pò epi redwi kantite kab ki nan chemen an. Si rezo ou a sèvi ak optik paralèl oswa achitekti kolòn vètebral ki gen gwo dansite-, kasèt MPO/MTP se nòmalman bon chwa.
Èske mwen ka melanje kasèt kwiv ki pwoteje ak ki pa pwoteje nan yon sèl konfigirasyon?
Teknikman, ou ka enstale tou de nan patiraj la menm si anprint kasèt la konpatib. Sepandan, melanje konpozan ki pwoteje (STP/FTP) ak ki pa pwoteje (UTP) nan menm kanal la pa rekòmande, paske pwoteksyon ki pa matche ka prezante pwoblèm baz epi aktyèlman degrade pèfòmans. Kenbe chak chanèl konsistan de bout a bout.
Kisa mwen ta dwe tcheke anvan ou achte yon panèl patch fib kasèt?
Konfime sa ki annapre yo: kalite konektè (LC, SC, MPO/MTP), mòd fib (sèl mòd OS2 oswa multimode OM3/OM4/OM5), kasèt{4}}a-konpatibilite patiraj, dansite pò pou chak kasèt, pre-termine kont jaden{-termine, epi si wi ou non dimèt kabl ou a byen lwen dèyè. Epitou verifye ke lakonektè Polonè kalite(UPC oswa APC) matche ak kondisyon sistèm ou an.
Èske sistèm ki baze sou kasèt-redui tan enstalasyon yo?
Sistèm kasèt pre-termine yo ka siyifikativman diminye tan enstalasyon an konpare ak revokasyon teren an. Paske kasèt yo rive nan faktori-teste ak konektè ki deja tache, travay sou plas-se limite a monte patiraj la, glise nan kasèt, ak konekte kab kòf yo. Etid ki soti nan manifakti konektè yo montre ke sistèm fib milti-pre-termine yo ka diminye tan deplwaman pa 50 a 70% konpare ak revokasyon endividyèl ki baze sou episur-.
Kouman pou mwen planifye kapasite patch panel pou kwasans alavni?
Kòmanse ak konte pò aktif ou ye kounye a, epi ajoute yon espas reyalis pou kwasans pandan 2-3 pwochen ane yo. Yon gid komen se bay 20-30% rezèv kapasite. Konsidere pa sèlman kantite pò, men tou si kalite medya ou oswa fòma konektè ou ka chanje - yon sistèm kasèt modilè pèmèt ou akomode chanjman sa a san yo pa ranplase patiraj la. Faktè nan ekspansyon planifye, rafrechir teknoloji, ak nenpòt migrasyon antisipe soti nan kòb kwiv metesinglemode fib.
Konklizyon
Panno patch ak kasèt yo pa sèlman sou fè yon etajè gade pwòp. Yo se sou bati yon enfrastrikti kabl ki pi fasil pou jere, pi fasil pou adapte, ak mwens koute chè pou ajou. Bon sistèm nan depann sou kalite medya ou, kondisyon konektè, bezwen dansite, ak konbyen rezo ou gen chans pou chanje.
Anvan w konpare pwodwi yo, tcheke anviwònman ou ye kounye a. Lis kalite konektè ou yo, konte pò aktif ak planifye, note kontrent espas etajè, epi deside si pwochen faz ou a se fib, kwiv, oswa ibrid. Envantè sa a fè pwosesis seleksyon an senp - epi li ede ou evite achte yon sistèm ou pral depase nan dezan.
Si w ap konstwi oswa amelyore yon layout kabl estriktire, eksploreKatalòg pwodwi konplè FOCC apou panno patch modilè, kasèt fib, asanble MPO/MTP, ak konpozan koneksyon konpatib.
