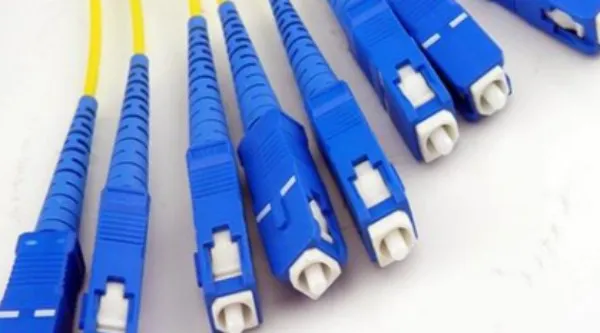

Koneksyon milti-fib-sou koneksyon te vin tounen achitekti kabl defakto pou enfrastrikti optik gwo-dansite, akMPO/MTPkoòdone konsolide 8, 12, 24, oswa 32 fil fib nan yon sèl férule rektangilè ki gouvène pa estanda IEC 61754-7 ak TIA-604-5. Pwopozisyon efikasite espas parèt dwat sou fèy spesifikasyon-douz fib ki okipe anprint yon sèl koneksyon duplex LC ta dwe bay pwogrè dansite pwopòsyonèl. Deplwaman aktyèl yo rakonte yon istwa ki pi konplike, youn ki fòme pa kontrent reyon koube, jesyon polarite anlè, ak reyalite ki pèsistan ke jesyon kab dèyè panèl souvan konsome kèlkeswa dansite panèl devan fòma konektè a teyorikman bay.
Matematik la ap travay jiskaske li pa fè sa
Sou papye, yonMPO-12 kab kòf ranplase sis duplex LC patch kòd diminye anprint konektè pa apeprè 70%. Kalkil la kenbe pou kablaj estriktire pwen-pwen ant ankadreman distribisyon. Li tonbe apa nan moman ou prezante asanble levasyon yo.
Mwen te mache nan yon etablisman Tier III nan Northern Virginia prentan pase kote kontraktè câblage a te espesifye MPO-24 kof nan tout zòn distribisyon prensipal la. Bèl enstalasyon. Koulè-kode. Byen make. Rapò itilizasyon fib yo te montre 40% nan kalson 24-fib sa yo pote trafik sou egzakteman kat seksyon.
Ven fib ki rete yo te chita fè nwa-pa rezève pou kwasans alavni, jis... la. Asirans chè kont kondisyon kapasite ki konkretize yon fason diferan pase konsepsyon an antisipe.
Men sa ki te pase: achitekti orijinal la te sipoze transceiver 40G QSFP+ ki itilize tout kat liy yon koòdone MPO-12. Nan tan deplwaman, kliyan an te deplase nan optik 100G QSFP28 ki te kouri 25G pou chak liy. Menm konektè fizik, menm konte fib, matematik kapasite konplètman diferan. "Epay espas" nan enfrastrikti MPO gwo dansite te vin bloke kapasite pèsonn pa t 'kapab fasilman reutilize.
Scheme polarite ak dezòd yo kreye
TIA-568 defini twa metòd polarite pou koneksyon MPO: Metòd A (kle jiska kle desann, dwat-atravè), Metòd B (kle jiska kle moute, ranvèsman fib), ak Metòd C (pè kwaze). Estanda a egziste paske transceiver monomòd ak multimode atann devwa espesifik fib transmèt/resevwa, epi kenbe entegrite siyal atravè koneksyon patched mande pou oryantasyon konsistan nan tout lyen an.
Nan teyori.
Nan pratik, mwen te rankontre enstalasyon ki fè tout twa metòd an menm tan-pafwa nan menm ranje kabinè a. Enstalasyon orijinal la te itilize Metòd B. Yon antreprenè ki vin apre yo te ajoute kalson Metòd A san li pa konsilte dokiman. Reparasyon ijans yon moun te prezante kasèt metòd C paske se sa kamyon an te pote.
Depanaj yon dezakò nan polarite nan yon anviwònman MPO pa sanble ak depanaj koneksyon LC. Ou pa ka tou senpleman baskile yon kab duplex. Erè polarite MPO mande pou chanje tout asanble kòf oswa mete modil konvèsyon ki imedyatman anile kèlkeswa efikasite espas fòma yo bay la. Mwen te gade teknisyen yo pase kat èdtan pou rezoud sa ki ta yon ranje trant-dezyèm nan yon enfrastrikti duplex tradisyonèl yo.
Ekonomi espas ki soti nan konektè MPO yo asime disiplin operasyon ke anpil òganizasyon manke. Se pa paske anplwaye yo enkonpetan-paske woulman rive, dokiman yo degrade, epi antretyen ijans raman ap tann pou yon bon kontwòl chanjman.
Bend Radius: Konsomatè nan espas kache
Câbles kòf MPO mande pou reyon koube minimòm de 10x dyamèt kab anba kondisyon ki pa gen chaj, ogmante a 15x anba tansyon. Pou yon kab wonn tipik 3mm, sa se 30-45mm nan clearance alantou chak pwen routage. Riban fib-komen nan gwo-aplikasyon MPO-demande menm manyen dou.
Kontrent sa yo afekte dirèkteman espas jesyon kab ke kalkil teyorik dansite inyore.
Yon panèl patch estanda 1U MPO akomode 48 a 72 fib depann sou manifakti. Panèl la tèt li okipe 44.45mm nan espas etajè vètikal. Manadjè kab orizontal yo oblije kenbe konfòmite reyon koube pou kab k ap sèvi panèl sa a souvan konsome 1U a 2U espas adisyonèl. Chanèl vètikal dèyè yo akomode reyon koube sa yo pwolonje 150-300mm pi fon pase fib duplex ta mande.
Dokimantasyon Asosyasyon Endistri Telekominikasyon yo sou kablaj estriktire rekonèt reyalite sa a, men li pa kantite li itil. Chif "ekonomize espas" machann konektè MPO site yo mezire inifòmman dansite panèl devan-. Pèsonn pa fè piblisite dèyè-nan- penalite etajè.
Ki kote MPO dansite aktyèlman delivre
Okenn nan sa vle di enfrastrikti MPO echwe pou ekonomize espas. Sa vle di ekonomi yo konsantre sou modèl deplwaman espesifik.
Tissus nan sant done kolòn vètebral-fèy yo benefisye vrèman de kab kòf MPO. Topoloji a mande yon koneksyon masiv paralèl ant nivo switch-egzakteman adrès konektè ka itilize ki wo-fib-. Yon switch kolòn vètebral 32-pò 400G konplètman peple ak koòdone QSFP-DD sèvi 512 fib pou chak chasi. Kouri konte fib sa a kòm koneksyon duplex endividyèl ta mande pou enfrastrikti jesyon kab ki tou senpleman pa anfòm dansite etajè modèn.
Baz -8 konfigirasyon MPO (olye ke baz-12) aliman pi byen ak achitekti aktyèl liy transceiver . 200G ak 400G optik anjeneral itilize uit fib-kat transmèt, kat resevwa. Base-12 kalson kite kat fib bloke pou chak koneksyon. Endistri a rekonèt dezakò sa a kounye a, menmsi yon gwo kantite enfrastrikti baz-12 rete enstale ak fonksyone.
Rezo zòn depo ak modèl koneksyon ki konsistan ak previzib adapte deplwaman MPO. Koule trafik yo pa chanje chak mwa. Devwa fib etabli pandan komisyonin pèsiste pou sik lavi ekipman yo. Konplo polarite rete koyeran paske pèsonn pa fè plak ijans a 2 AM.
Kesyon kasèt la
MPO kasèt-boîtier konvèti gwo-koneksyon MPO dansite nan pò endividyèl LC oswa SC-teyorikman bay fleksibilite pandan y ap prezève efikasite câbles kòf la. Materyèl maketing prezante sa a kòm pi bon achitekti ibrid.
Kasèt yo fè travay. Mwen te deplwaye yo anpil.
Yo menm tou yo re-entwodui limit dansite konektè ke kòf MPO yo te sipoze depase. Yon panèl kasèt 1U ta ka aksepte twa MPO-24 kòf sou dèyè a pandan y ap prezante 72 pò LC sou devan an. Ou te genyen anyen konpare ak dirèk LC patching eksepte yon pwen delimitasyon pratik ki gen anpil valè pou delimitasyon kab estriktire, mwens enpòtan pou dansite anvan tout koreksyon.
Pèt ensèsyon akimile nan chak koòdone konektè. Yon kòf MPO a kasèt nan kòd patch LC nan chèn pò ekipman prezante kat pè koup. Avèk pèt maksimòm 0.35dB pou chak koneksyon ki konfòme TIA-568, w ap konsome 1.4dB nan bidjè lyen sou konektè pou kont li anvan ou konte pou atenuasyon kab. Sa enpòtan pou aplikasyon pou yon sèl-mòd ki pwolonje-. Li enpòtan mwens pou 50-mèt multimode kouri andedan yon sal done.
Konektè CS Senko a ak espesifikasyon SN yo eseye adrese sa a -pi piti entèfas duplex kenbe dansite san konvèsyon kasèt. Adopsyon rete limite. Bloke ekosistèm nan -nan koòdone LC kouri pi fon pase pi bon kalite merit teknik ta jistifye.
Netwaye reyalite
Kontaminasyon MPO fen-figi reprezante yon defi operasyonèl ki pèsistan ki afekte dirèkteman ekwasyon efikasite espas.
Yon férule LC ki kontamine afekte yon sèl fib. Yon férule MPO-24 ki kontamine kapab konpwomi venn-. Pwobabilite pou kontaminasyon echèl ak konte fib -plis sipèfisi ferrule, plis opòtinite pou entrizyon patikil. Rechèch endistri atribi apeprè 85% nan echèk rezo fib nan kontaminasyon, ak koòdone gwo dansite konsantre risk sa a.
Byen netwayaj MPO yo mande pou -zouti ki fèt ak objektif. Jeyometri a ferrule anpeche netwayaj efikas ak estanda LC/SC prelèvman. Yon sèl-klik netwayaj koute $150-300 chak epi yo bezwen katouch ranplasman. Enspeksyon otomatik ki fonksyone $5,000+ vin nesesè pou operasyon an olye ke opsyonèl pou deplwaman MPO grav.
Zouti sa yo okipe espas depo. Fòmasyon teknisyen konsome tan. Anlè akimile a pa parèt nan kalkil dansite konektè.
Onèt Evalyasyon Espas
Kesyon an se pa si sistèm MPO ekonomize espas. Anba kondisyon apwopriye, yo san dout fè sa.
Kesyon an se si modèl deplwaman espesifik ou a reyalize ekonomi sa yo oswa si senpleman deplase konsomasyon espas soti nan pò panèl devan-nan enfrastrikti jesyon kab, kasèt konvèsyon, zouti jesyon polarite, ak kapasite fib bloke.
Deplwaman Greenfield ak achitekti transceiver ki konsistan ak jesyon chanjman disipline retire valè otantik nan enfrastrikti MPO. Ekonomi espas yo konkretize paske tout konsepsyon an optimize alantou filozofi kabl sa a.
Anviwònman Brownfield ak jenerasyon ekipman eterojèn ak pratik operasyonèl reyaktif souvan jwenn pwogrè yo dansite teyorik evapore nan konpleksite pratik anlè. Douz fib ou sove lè w chanje soti nan sis duplex kouri nan yon sèl MPO kòf jwenn boule nan kasèt konvèsyon ou te bezwen an paske ekipman nan lòt bout pa aksepte interfaces MPO.
Operatè sant done mwen te travay ak de pli zan pli trete enfrastrikti MPO kòm estratejik olye ke default. Yo pral envesti nan gwo-dansite filaj estriktire pou previzib, gwo-chemen volim-interkoneksyon depo, kolòn vètebral-fèy kòf, rankontre-me-koneksyon kwa-chanm. Yo pral kouri fib duplex tradisyonèl pou koneksyon kwen, chemen ki ba-itilizasyon, ak ekipman ak sik rafrechi enprevizib.
Apwòch ibrid sa a pwobableman rann 15-20% nan dansite maksimòm teyorik. Li evite tou senaryo kote yon anviwònman tout MPO kreye friksyon operasyonèl ki koute plis pase espas etajè li te sove a.
Machann yo pa ankadre li konsa. Yo gen solisyon MPO pou vann.
Ki sa pwochen jenerasyon an chanje
Modil transceiver 800G k ap deplase nan direksyon 16-koòdone fib sou OSFP ak QSFP-DD fòm faktè yo pral chanje kalkil sa yo ankò. Pwopòsyon fib -pou chak pò kontinye ogmante. Baz-12 enfrastrikti bloke vin pi mal ak chak jenerasyon Pleasant.
Optik lineyè kondwi -elimine pwosesis DSP nan kout rive-kapab pèmèt deplwaman pi dans lè yo diminye kontrent tèmik. Kit sa a favorize enfrastrikti MPO oswa entèkoneksyon optik entegre rete vrèman ensèten.
Mwen te sispann fè prediksyon konfyans sou enfrastrikti kabl nan epòk adopsyon 400G te akselere twa ane anvan orè a. Sèl bagay mwen sèten nan: kèlkeswa mezi efikasite espas ki enpòtan jodi a pral mezire yon fason diferan pa 2027.
Enstalasyon yo te komisyone sezon sa a ap toujou nan sèvis lè sa a. Sa se swa yon agiman pou enfrastrikti fleksib ki akomode chanjman, oswa yon agiman pou optimize san pitye sou kondisyon aktyèl yo ak aksepte fiti rip-ak-ranplase.
Diferan òganizasyon reponn kesyon sa a yon fason diferan. Ni repons pa mal. Tou de repons yo enplike nan echanj -konpwomi ke spesifikasyon dansite poukont yo pa pran.
