Nan 12-nwayo MTP / MPO fib optik kabl, polarite se pa yon detay trivial. Anpil lyen sant done teste nòmal epi yo gen pèt ensèsyon akseptab, men pò aparèy yo toujou pa limen. Kòz la rasin se souvan pa yon pwoblèm ak bon jan kalite a fib optik kab, men pito ke transmetè a Tx pa kòrèkteman aliyen ak reseptè a Rx. Fluke Networks mete aksan tou nan espesifikasyon polarite MPO li yo ke objektif prensipal la nan polarite fib optik se asire ke siyal transmèt la nan yon bout rive nan pò k ap resevwa kòrèk la nan lòt la.
Pou kòd patch 12-debaz MTP/MTP OM3, Kalite A, Tip B, ak Kalite C yo pa senpleman twa "metòd fil elektrik," men pito solisyon sistèm ki koresponn ak diferan achitekti kabl, kalite modil, oryantasyon adaptè, ak koòdone aparèy. Chwazi move polarite a ka rann tout lyen 40G/100G SR4 la pa fonksyone; chwazi polarite ki kòrèk la ka redwi sou-kou depanaj sou sit la epi amelyore antretyen nan sistèm kablaj gwo dansite.
Ki sa ki polarite MTP/MPO? Poukisa li enpòtan pou peye atansyon sou li nan 12-nwayo kablaj?
Polarite MTP/MPO refere a kat pozisyon fib optik nan konektè yo nan tou de bout yo. Pou yon lyen LC de-debaz, polarite anjeneral reprezante kòm yon fen A-(Tx) konekte ak B-fen (Rx). Sepandan, nan yon konektè 12-nwayo MTP / MPO, 12 fib optik yo entegre nan yon fwa. Si pozisyon nwayo fib entèn la kòrèk, move aliyman ant transmetè a ak reseptè a pral rive.
Pou12-fib MTP/MTPOM3 Patch Cables, polarite anjeneral bezwen konfime anvan kòmann-nan. Sa a se paske sistèm multimode OM3 yo itilize prensipalman pou lyen kout -distans, gwo-vitès, tankou 40G SR4, 100G SR4, ak gwo -dansite MTP patch panel koneksyon. Si kliyan an sèlman konfime "12-nwayo, OM3, MTP/MTP" men se pa Kalite A/B/C, konektè gason/fi, ak oryantasyon adaptè, lyen an ka toujou pa kouran dirèkteman sou plas.
Konparezon detaye sou twa kalite polarite MTP yo
| Kalite polarite | Oryantasyon kle | Kat fib | Kalite kòd patch | Aplikasyon tipik | Avantaj, limit ak konpatibilite |
|---|---|---|---|---|---|
| Tape A - Dwat-Atravè | Kle moute sou yon bout ak kle desann sou lòt bout la | 1→1, 2→2 … 11→11, 12→12 | A-B kòd patch sou yon bò, A-Yon kòd patch sou lòt bò a | Metòd A koneksyon: Kalite A MTP kasèt yo itilize sou tou de bò yo | Avantaj:Câblage kòf senp ak aliyman dwat -atravè fib; apwopriye pou tradisyonèl câblage estriktire.Limitasyon:Yo egzije diferan kòd patch nan chak bout, tankou A-A ak A-B, ki ogmante konpleksite jesyon. Li pa ideyal pou koneksyon dirèk paralèl-optik. |
| Tape B - Totalman ranvèse | Kle moute sou tou de bout | Pozisyon fib yo konplètman ranvèse: 1↔12, 2↔11 ... | Kòd patch estanda A-B sou tou de bout yo | Metòd B koneksyon: koneksyon dirèk ant kasèt Kalite A oswa transceiver optik paralèl | Avantaj:Yo ka itilize menm kòd patch A-B sou tou de bout, sa ki fè jesyon polarite pi fasil. Li sipòte dirèkteman 40G/100G modil optik paralèl.Limitasyon:Kab kòf la dwe pre-termine ak kat fib ranvèse nan faktori a. Li pa dirèkteman ka ranplase ak sistèm tip A oswa tip C. |
| Tape C - Pè-Ranvèrse | Kle moute sou yon bout ak kle desann sou lòt bout la | Pè fib adjasan yo kwaze: 1↔2, 3↔4 … 11↔12 | A-B kòd patch sou tou de bout | Metòd C koneksyon: souvan itilize pou MTP-a-LC breakout oswa duplex LC modil sistèm | Avantaj:Kòf la kenbe yon estrikti kle-monte/kle-desann, epi yo ka itilize menm kalite kòd patch la nan tou de bout. Li ka kenbe achitekti kasèt Kalite A.Limitasyon:Konfigirasyon sa a se mwens komen epi sèlman baskile pè fib adjasan. Li se sitou itilize nan aplikasyon duplex espesifik epi li ka fasilman lakòz konfizyon si melanje ak lòt kalite polarite. |
Tape A - Dwat-Atravè Polarite
Jan yo montre nan dyagram nan, yon kab kòf Kalite A gen yon sèl konektè ak kle a fè fas a anwo ak lòt konektè a ak kle a fè fas a desann. Nimerasyon fib la rete san chanjman nan bout rive nan bout, tankou 1→1, 2→2, ak sou sa jiska 12→12.
Nan yon sistèm polarite Metòd A, menm modil Kalite A yo, tankou kasèt Kalite A, anjeneral yo itilize sou tou de bò lyen an. Yon bout itilize yon kòd patch estanda A-B duplex, pandan lòt bout la sèvi ak yon kòd patch A-A kwaze.
Metòd sa a bay yon estrikti kablaj kòf ki senp epi klè, men li mande de kalite kòd patch diferan. Kòm yon rezilta, jesyon kab vin pi konplike. Li pa apwopriye tou pou koneksyon modil optik paralèl dirèk.
Kalite B - Polarite konplètman ranvèse
Yon kab kòf Kalite B itilize konektè kle-moute sou toude bout, oswa konektè kle-desann sou tou de bout, tou depann de konsepsyon sistèm lan. Pozisyon fib yo konplètman ranvèse soti nan yon bout nan lòt: kat fib 1 fib 12, kat fib 2 fib 11, ak sou sa.
Nan achitekti sa a, menm kalite kasèt, anjeneral tip A kasèt, ka toujou itilize sou tou de bò, men kab kòf la tèt li ranvèse sekans fib la. Paske direksyon fib la deja ranvèse andedan kòf la, yo ka itilize kòd patch estanda A-B nan tou de bout.
Kalite B polarite se lajman ki itilize pou 40G ak 100G paralèl interfaces optik. Nan konfigirasyon sa a, ranvèsman P1-a-P12 natirèlman korije aliyman TX/RX ki mande pou transceiver optik paralèl yo.
Avantaj prensipal Kalite B a se ke tou de bout yo ka itilize menm kòd patch A-B, senplifye jesyon chak jou epi redwi erè patch. Sepandan, kab kòf la dwe te fini nan faktori pre-ak kat fib ranvèse. Lè w konpare pwodwi ki soti nan diferan manifaktirè, yo ta dwe verifye ak anpil atansyon definisyon polarite egzak la.

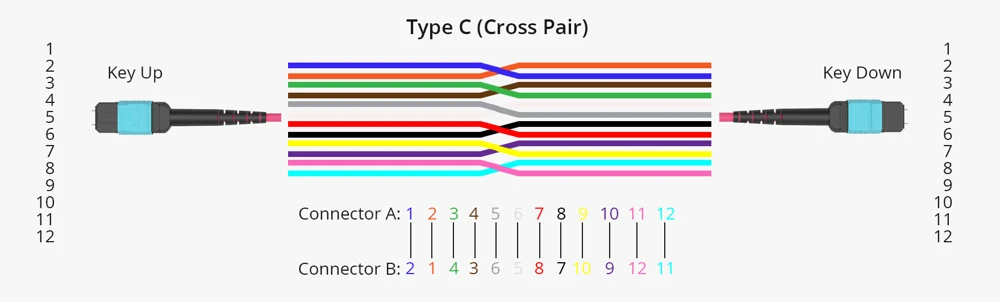

Tape C - Pè-Polorite ranvèse
Yon kab kòf Kalite C ka sanble ak Kalite A soti deyò paske li itilize tou yon oryantasyon kle-moute/kle-desann. Sepandan, kat fib entèn lan diferan. Chak pè fib adjasan kwaze: kat fib 1 fib 2, kat fib 2 fib 1, kat fib 3 fib 4, ak sou sa.
Sa vle di ke fib 1 sou yon bout konekte ak fib 2 sou bout opoze a, fib 3 konekte ak fib 4, epi menm lojik -ranvèrse a ap kontinye atravè 12 fib yo.
Lè yo itilize nan yon lyen konplè, Kalite C ka travay avèk menm kasèt Kalite A sou tou de bout yo, epi kòd patch A-B yo ka itilize sou tou de bò. Kalite C pwensipalman itilize pou kenbe polarite nan sistèm duplex LC atravè modil konvèsyon MTP-to-LC, tankou aplikasyon pou 4 × 10G.
Sepandan, Kalite C pa souvan itilize nan aplikasyon modil optik paralèl dirèk andedan sant done yo. Aplikasyon li se pi konplèks, epi si li melanje mal ak konpozan Kalite A oswa Kalite B, yon move aliyman fib enprevizib ka rive.
Pwoblèm komen Polarite MTP/MPO ak Gid Depanaj
Nan 12-fib MTP/MPO câblage, pifò echèk lyen yo pa koze pa jakèt la kab oswa kalite fib tèt li, men pa kòrèk polarite, move seleksyon kòd patch, dezakò nan sèks konektè, erè oryantasyon adaptè, oswa figi fen kontamine. Pou gwo dansite OM3 MTP kab itilize nan lyen 40G/100G SR4, pwoblèm sa yo dwe tcheke anvan enstalasyon ak verifye ankò pandan tès akseptasyon.
1. Echèk Link oswa Distorsion Siyal
Yon lyen ki echwe, siyal enstab, oswa lekti nòmal optik pouvwa souvan ki te koze pa dezekilib polarite. Nan anpil ka, chanèl transmèt la konekte ak yon lòt chanèl transmèt, oswa chanèl resevwa konekte ak yon lòt chanèl resevwa. Sa kreye yon erè TX-a-TX oswa RX-a-RX, epi lyen optik la pa ka travay byen.
Premye etap la se tcheke si wi ou non kab kòf la enstale matche ak konsepsyon orijinal la kab. Konfime si lyen an mandeMTP Kalite A, Kalite B, oswa Kalite C polarite. Lè sa a, tcheke kòd patch duplex yo nan tou de bout yo. Nan anpil sistèm, yon estandaA-B kòd patchse obligatwa, pandan y ap yon mal itilizeA-Yon kòd patchka ranvèse kat TX/RX espere.
Pou depanaj egzat, sèvi ak yon tèsteur polarite oswa tès MTP/MPO pou verifye chak pozisyon fib youn pa youn. Objektif la se konfime ke chak chanèl transmèt yo kòrèkteman trase nan chanèl resevwa korespondan an.
2. Move Patch Kòd Kalite
Sèvi ak kòd patch mal duplex se youn nan pwoblèm polarite MTP ki pi komen. Pa egzanp, si tou de pwent lyen yo itilize kòd patch A-A lè sistèm lan mande pou kòd patch A-B, relasyon TX/RX ka ranvèse oswa chanje.
Solisyon ki kòrèk la se konpare kòd patch enstale yo ak dyagram nan kab apwouve. Nan yon sistèm tip polarite tip A, yon bò ka sèvi ak yon kòd patch A-B pandan lòt bò a sèvi ak yon kòd patch A-A. Nan anpil sistèm tip B, tou de bout yo ka itilize kòd patch estanda A-B.
Pou SEO ak akizisyon klè, spesifikasyon an ta dwe toujou endike kalite kòd patch la byen klè:A-B kòd patch duplex, A-Yon kòd patch duplex, kòf MTP Kalite A, kòf MTP Tip B, oswa kòf MTP Kalite C.
3. MTP Gason/Fi Connector oswa Erè Oryantasyon kle
MTP/MPO Connector sèks dwe tcheke ak anpil atansyon. Si de konektè gason ak broch gid yo konekte ansanm, domaj fizik ka rive. Si de konektè fi yo konekte ansanm, ferrul yo pa ka byen aliyen. Nan de ka yo, lyen an ka febli oswa pwodui twòp pèt ensèsyon.
Règ ki kòrèk la se senp:Konektè MTP gason ta dwe marye ak konektè MTP fi. Anvan enstalasyon, konfime sèks kab kòf la, kòd patch, kasèt, panèl adaptè, ak koòdone modil optik.
Oryantasyon kle se egalman enpòtan. MTP/MPO adaptè yo tipikman fèt kòmkle-jiska kle-desannoswakle-jiska kle-moute. Si oryantasyon adaptè a pa matche ak konsepsyon polarite a, sekans fib la ka ranvèse san atann. Toujou konfime si wi ou non lyen an sèvi ak yon adaptè Kalite A, yon adaptè Kalite B, oswa yon oryantasyon espesifik manifakti -defini.
4. Konfizyon ant chanèl modil optik paralèl
Lè w ap itilize modil optik paralèl tankouTransceiver 40G SR4 oswa 100G SR4, chak pozisyon fib gen yon defini transmèt oswa resevwa fonksyon. Si chanèl TX ki soti nan modil la pa trase kòrèkteman sou chanèl RX yo sou bò opoze a, lyen an ap echwe.
Sa a se espesyalman enpòtan nan12-fib MTP/MPO OM3 kabl, kote sèlman yon pati nan etalaj 12 fib la ka itilize pou transmisyon aktif. Nan anpil aplikasyon SR4, se tip B polarite souvan itilize paske kat fib ranvèse a ede senplifye aliyman TX / RX ant modil optik paralèl.
Solisyon rekòmande a se swiv dokiman kat chanèl manifakti modil optik la. Lè pa gen okenn dokiman klè, pa konte sou enspeksyon vizyèl pou kont li. Sèvi ak yon tèsteur polarite ak tès pouvwa optik pou konfime kat final la.
5. Fibre domaj oswa kontaminen fen figi
Konektè MTP/MPO ki gen gwo -dansite yo pi sansib a kontaminasyon ak domaj mekanik pase konektè duplex tradisyonèl yo. Pousyè, lwil oliv, rayures, broch gid kase, oswa sifas ferrule domaje ka lakòz gwo pèt ensèsyon oswa enstabilite lyen.
Sèvi ak yon mikwoskòp enspeksyon fib optik oswa yon sistèm enspeksyon fen{0}}pou tcheke sifas konektè MTP/MPO a anvan kwazman. Si yo jwenn kontaminasyon, netwaye konektè a ak zouti netwayaj fib apwouve. Si yo detekte grafouyen, bawo yo fann, broch ki domaje, oswa gwo domaj nan fen-fè fas a, ranplase konektè oswa asanblaj kab la.
Pou fib kase oswa domaj kache andedan kab la, sèvi ak yon OTDR pou lokalize pwen fay la. Sa a itil sitou lè w rezoud pwoblèm kab kòf long oswa lyen ki enstale andedan panno fib ki gen gwo -dansite.
Ki jan kòd patch FOCC 12-core MTP/MTP OM3 sipòte konfigirasyon diferan polarite?
FOCC kapab personnaliser 12-debaz MTP/MTP OM3 kòd patch pou satisfè bezwen kliyan yo pou panno patch ki gen gwo dansite, panno adaptè MTP, lyen 40G/100G SR4, ak entèrkonèksyon etajè. Pwodwi yo disponib nan tip A, tip B, ak tip C polarite, sipòte konektè gason / fi, pèt estanda oswa vèsyon ki ba pèt, epi yo ka Customized ak diferan longè, materyèl djenn, ak etikèt anbalaj selon kondisyon pwojè yo.
Si w ap chwazi kòd patch 12-debaz MTP/MTP OM3 pou lyen 40G/100G SR4, panno patch MTP ki gen gwo -dansite, oswa entèkoneksyon sant done kout distans, tanpri voye dyagram lyen ou, modèl modil, kondisyon polarite, ak lis longè bay FOCC. Nou ka ede nan konfime opsyon Tip A, Tip B, oswa Kalite C epi bay pwodiksyon an mas ak sipò OEM personnalisation.
