Kalite fib optik kab, kòd koulè ak kalite fen

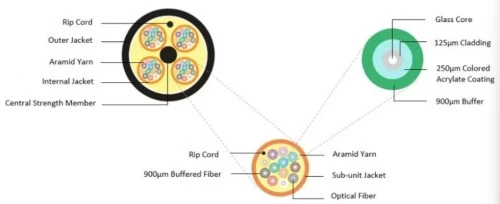

Kalite kab fib optik ak aplikasyon yo

Konpozisyon modèl:

1) Modèl Konpozisyon Sa ki nan konpozisyon: Modèl la konsiste de de pati prensipal: kalite ak espesifikasyon.

2) fòma konpozisyon modèl: fòma a nankab optikKonpozisyon modèl yo montre nan Figi 2-26.

Nimewo modèl la konsiste

Nimewo modèl la konsiste de senk pati, chak reprezante pa yon kòd, jan yo montre nan Figi 2-27. Karakteristik estriktirèl yo refere a estrikti debaz kab la ak estrikti derive kab optik la.

1) Kòd klasifikasyon:

GY-Andandan (jaden) kab fib optik pou kominikasyon

GM - Kab fib optik mobil pou kominikasyon
GJ - Kab fib optik andedan kay la pou kominikasyon
GS - Fib optik kab pou ekipman kominikasyon
GH - Soumaren kab fib optik pou kominikasyon
GT - Kab espesyal fib optik pou kominikasyon

2) Kòd pou ranfòse konpozan:

Ranfòse konpozan refere a konpozan andedan oswa entegre nan djenn yo itilize pou amelyore fòs rupture kab optik la.

(Pa siyen) - Yon manm ranfòsman metalik
F - Yon manm ki pa-anfòsman metalik

3) Kòd karakteristik estriktirèl:Karakteristik estriktirèl kab optik la ta dwe endike kalite prensipal la nan nwayo kab la ak estrikti ki sòti nan kab optik la. Lè plizyè karakteristik estriktirèl nan kalite kab optik yo bezwen espesifye, yo ka itilize yon kòd konbinezon, ak kòd konbinezon yo ranje nan lòd sa a soti anwo jouk anba.

D - Estrikti riban fib optik

(Pa siyen) - Tib ki lach fibre optik anvlòp estrikti
J - Tib sere fibre optique anvlòp estrikti

(Pa siyen) - Estrikti bloke
G - Estrikti Groove skelèt
X - Estrikti tib sant kab (lanje).
T - Odè-estrikti ranpli
(Pa siyen) - Dlo sèk-estrikti bloke
R - Èstrikti-plen
C - Oto-sipòte estrikti
B - Fòm plat
E - Fòm eliptik
Z - Ignifuge flanm dife

4) Kòd djenn:

Y - Polyethylene djenn
V - Djenn klori polyvinyl
U - djenn an poliyiretàn
A – Aliminyòm-polyethylene lye djenn (abreje kòm yon djenn)
S - Steel-polyethylene lye djenn (abreje kòm S djenn)
W – Asye-polyethylene lye djenn ak fil asye paralèl ki konekte (abreje kòm W djenn)
L - djenn aliminyòm
G - djenn asye
K - Djenn plon

5) Deziyasyon kouch pwoteksyon ekstèn:

Lè gen yon kouch pwoteksyon ekstèn, li ka gen ladan kèk oswa tout kouch padding, kouch zam ak rad ekstèn. Deziyasyon li reprezante pa de seri nimewo (kouch padding la pa bezwen reprezante). Premye seri a reprezante kouch zam la, ki kapab youn oubyen de chif (gade Tablo 2-13); dezyèm seri a reprezante rad ekstèn lan oswa kouch ekstèn, ki ta dwe yon sèl chif (gade Tablo 2-14).

Tablo 2-13: Kategori kabin

Tablo 2-14: Eksteryè Pont oswa Eksteryè

Espesifikasyon yo

Espesifikasyon yo nan yon kab optik estanda konpoze de espesifikasyon ki enpòtan nan fib optik la ak fil nwayo kondiktif la.

1) Fòma spesifikasyon kab optik la montre nan Figi 2-28. Espesifikasyon fib optik la ak fil nwayo kondiktif yo separe pa yon siy kwa ("+").

2) spesifikasyon fib optik: espesifikasyon yo nan yon fib optik konpoze de kantite fib ak kalite fib la. Si menm kab optik la gen de oswa plis espesifikasyon (kantite fib ak kalite) fib optik, yo konekte pa yon siy "+".

① Deziyasyon konte fib la sèvi ak kantite aktyèl efikas fib nan menm kategori a nan kab optik la.

② Deziyasyon kategori fib la ta dwe itilize kòd klasifikasyon pou pwodwi fib optik. Dapre estanda tankou IEC 60793-2 (1998) "Optical Fibres Part 2: Product Specifications," majiskil A reprezante fib multimode, majiskil B reprezante yon sèl -fib mòd, epi yo itilize nimewo ak lèt ​​miniskil pou reprezante diferan kalite fib. Kòd klasifikasyon pou fib multimode ak yon sèl mòd yo montre nan tablo ki anba a.

3) Espesifikasyon nan fil debaz kondiktif: Konpozisyon nan fil nwayo kondiktif dwe konfòme yo ak dispozisyon ki nan estanda endistri kominikasyon ki enpòtan konsènan konpozisyon an nan fil nwayo kwiv.

Egzanp

Egzanp 1: Kab optik deyò pou kominikasyon, ki gen ranfòsman metal, tib ki lach, estrikti ki ranpli, djenn aliminyòm -polyethylene lye, blende kasèt asye corrugated, ak djenn an polietilèn, ki gen ladann 12 50um/125um silica seri gradye-fib multimode ak 5{6} koulè optik. 0.9mm fil kwiv pou ekipman pou pouvwa aleka ak siveyans. Modèl kab la ta dwe reprezante kòm GYTA5312Ala+4×0.9.

Egzanp 2: Kab optik deyò pou kominikasyon, ki gen ranfòsman metal, riban fib, tib ki lach, estrikti plen, ak djenn aliminyòm -polyethylene kole, ki gen 24 fib optik ki pa -zewo dispèsyon-deplase yon sèl-mod. Modèl kab la ta dwe reprezante kòm GYDTA24B4.

Egzanp 3: Kab optik andedan kay la pou kominikasyon, ki gen ranfòsman ki pa-metalik, riban fib, estrikti plat, ak alojene-gratis flanm dife-polyethylene ignifuge, ki gen ladann 12 mòd konvansyonèl oswa ki pa -dispèsyon-deplase optik. Modèl kab la ta dwe reprezante kòm GJFDBZY12B1.

Fib optik kab idantifikasyon fen

Pou kòrèkteman fè splicing, mezi, ak antretyen nan pwojè kab optik, li esansyèl pou premye metrize metòd yo idantifye pwent kab la ak fè aranjman pou sekans fib nan kab la. Sa nesesè pou amelyore efikasite konstriksyon ak fasilite antretyen nan lavni.

Inite fib ki nan kab optik la, ak fib ki nan chak inite, yo idantifye lè l sèvi avèk yon spectre konplè koulè pou endike pwent kab la ak nimewo sekans fib. Aranjman spectre koulè a ​​ak koulè maketing ajoute yo varye yon ti kras nan yon lòt peyi epi yo espesifye nan estanda pwodwi yo nan chak nasyon. Kounye a, câbles optik pwodwi domestik konplètman satisfè bezwen jeni; Se poutèt sa, seksyon sa a pral sèlman prezante pi souvan itilize spectre konplè câbles optik yo.

Idantifikasyon an nan fib optik câbles se yon ti jan menm jan ak sa yo ki nan câbles elektrik.

1) Pou nouvo câbles optik: Fen pwen wouj la se fen A, ak fen pwen vèt la se fen B; fen ki gen nimewo longè ki pi piti a sou djenn ekstèn lan se fen A, ak lòt bout la se fen B.

2) Pou ansyen câbles optik: Paske yo se kab fin vye granmoun, pwen wouj ak vèt ak nimewo longè yo ka pa vizib (yo ka yo te chire pandan konstriksyon). Metòd idantifikasyon an se: fè fas a fen kab la, si tib yo ki lach nan menm kouch la yo ranje goch nan lòd ble, zoranj, vèt, mawon, gri, ak blan, Lè sa a, li se fen A nan kab la; otreman, li se fen B.

Fibre kòmann-nan nan kominikasyon câbles optik

Inite ki lach tib kwomatogram fib optik nan câbles optik vini nan de kalite: youn ak 6 nwayo ak lòt la ak 12 nwayo. Chromatogram ansyen an ranje nan lòd ble, zoranj, vèt, mawon, gri, ak blan, pandan y ap sa ki nan dènye a ranje nan lòd ble, zoranj, vèt, mawon, gri, blan, wouj, nwa, jòn, koulè wouj violèt, woz, ak ble syèl la.

Si se yon tib ki lach 6-debaz inite, Lè sa a, 6 fib optik nan tib la ble ki lach (ble, zoranj, vèt, mawon, gri, ak blan) koresponn ak fib optik 1 a 6; 6 fib optik yo nan tib la ki lach zoranj ki byen konekte ak tib la ki lach ble (ble, zoranj, vèt, mawon, gri, ak blan) koresponn ak fib optik 7 a 12, ak sou sa, jiskaske tout fib yo optik nan tout tib yo ki lach yo ranje.

Si se yon tib 12-debaz inite ki lach, Lè sa a, 12 fib optik yo nan tib la ble ki lach (ble, zoranj, vèt, mawon, gri, blan, wouj, nwa, jòn, koulè wouj violèt, woz, ble syèl la) koresponn ak fib 1 a 12; 12 fib optik ki nan tib zoranj ki lach adjasan ak tib ki lach ble a (ble, zoranj, vèt, mawon, gri, blan, wouj, nwa, jòn, koulè wouj violèt, woz, ble syèl la) koresponn ak fib 12 a 24, ak sou sa, jiskaske tout fib optik nan tib yo ki lach yo ranje.

Pwosesis sa a revele yon spectre koulè inifye pou tou de kab optik ak elektrik, anplwaye 10 koulè ki konstitye kouch izolasyon nan tout-spectre, tout-nwayo kab plastik: blan, wouj, nwa, jòn, koulè wouj violèt, ble, zoranj, vèt, mawon, ak gri. Sepandan, yon diferans kle manti nan sik la koulè. Nan tout-spectre, tout-kab plastik, sik koulè minimòm lan se 5 koulè (gwoup), tankou blan/ble, blan/zoranj, blan/vèt, blan/mawon, ak blan/gri. Nan kab optik, sepandan, gen 6 koulè -ble, zoranj, vèt, mawon, gri ak blan. Anplis de sa, chak tib ki lach gen 6 fib optik, pa 5. Distenksyon sa a enpòtan anpil pou konprann.
